取水施設

漁港漁村活性化対策事業 H13年度~H15年度(水産庁補助事業)

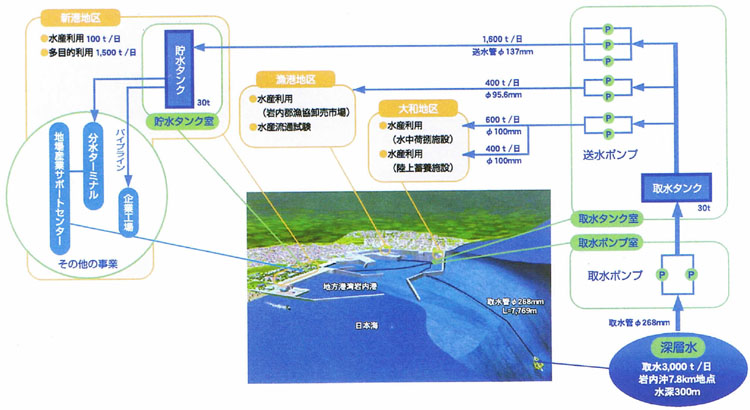

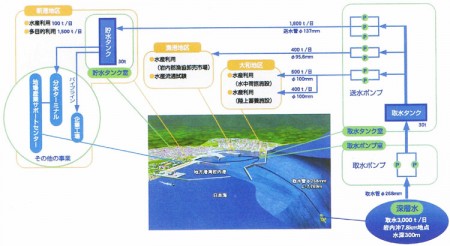

取水施設

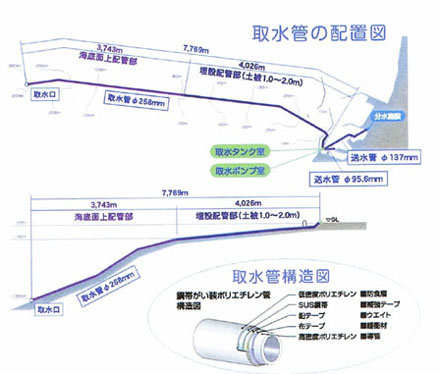

取水管の配置図

取水管の配置図



取水管敷設工事の流れ

  • 測量

着工前に事前測量を行う。
測量船により取水管の位置・水深を測定する。

  • 浚渫工(掘削・床均し)

グラブ浚渫船で掘削を行う。
潜水士によって掘削面を均す。

  • 土砂運搬工

土砂運搬船による海上運搬及び土砂陸揚げ・運搬・仮置きを行う。

  • 取水管配管工①

取水管敷設船Aにより、取水管(継足管)を敷設する。

  • 取水管配管工②

取水管敷設船Bにより、取水管(一本管)を敷設する。

400t吊自航起重機船
400t吊自航起重機船
EFソケットの取付け
EFソケットの取付け
取水管のセット
取水管のセット
取水管の敷設
取水管の敷設
リングウエイトの取付け
リングウエイトの取付け
取水管(一本管)敷設船B
取水管(一本管)敷設船B
取水管を海底に降ろす作業
取水管を海底に降ろす作業

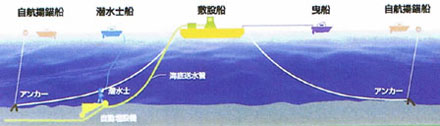

取水管(継足管)敷設船団A
取水管(継足管)敷設船団A
